深入解析交联聚氯乙烯电力电缆4×16+2×10 NHYJV22及其在高低压配电柜中的应用

在工业与民用建筑的电力系统中，电线电缆作为传输电能的“动脉”，其选择与应用至关重要。其中，交联聚氯乙烯电力电缆，特别是型号如4×16+2×10 NHYJV22，因其优异的性能，在高低压配电领域扮演着核心角色。本文将详细解读该型号电缆的技术含义、性能特点，并探讨其在高、低压配电柜系统中的关键作用。

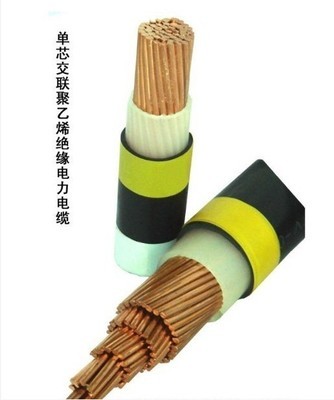

一、型号解读：4×16+2×10 NHYJV22的含义

这是一种结构清晰的铜芯电力电缆，其型号命名遵循国家标准，各部分含义如下：

• 4×16：表示电缆主线芯为4根，每根导体的标称截面积为16平方毫米。这通常对应三相四线制系统中的三根相线和一根中性线，用于输送主电源。
• 2×10：表示附加的2根导体，每根截面积为10平方毫米。这通常是保护接地线（PE线）和/或第五芯（有时用于控制或备用），在此规格中多用于接地保护，确保系统安全。
• NH：代表“耐火”性能。该电缆通过特殊设计与材料（如云母带包裹导体），能在一定时间内（如750℃火焰下持续供电90分钟以上）保持线路完整性和通电功能，对于消防要求高的场所至关重要。
• YJ：代表绝缘材料为“交联聚乙烯”。这种材料经过交联工艺处理，具有优异的耐热性、电气性能和机械强度，长期允许工作温度可达90℃，远超普通PVC绝缘。
• V：代表内护套材料为“聚氯乙烯”。
• 22：第一个“2”表示钢带铠装，增强电缆的抗压和防机械损伤能力；第二个“2”代表聚氯乙烯外护套。铠装层使得电缆适合直埋、穿管等有较高机械防护要求的场合。

因此，NHYJV22整体是一种铜芯、交联聚乙烯绝缘、聚氯乙烯护套、钢带铠装、耐火型电力电缆。

二、电缆主要性能特点

1. 优异的电气与耐热性能：交联聚乙烯（XLPE）绝缘使其载流量大，介质损耗低，耐热等级高，可承受较高的运行温度和过载能力。
2. 卓越的耐火安全性：“NH”耐火特性确保了在发生火灾时，关键电力回路（如消防泵、排烟风机、应急照明）能够持续供电一段时间，为人员疏散和灭火争取宝贵时间。
3. 强大的机械保护：钢带铠装结构有效防止电缆在敷设和运行中遭受挤压、啮齿动物啃咬等机械损伤，特别适用于直埋、隧道、竖井等环境。
4. 良好的耐腐蚀性：聚氯乙烯（PVC）内护套和外护套提供了对一般化学腐蚀和恶劣环境的抵抗能力。
5. 规格匹配性强：4×16+2×10的配置完美适配需要独立接地保护线的三相配电系统，兼顾了动力传输与安全保护。

三、在高低压配电柜系统中的应用与连接

高、低压配电柜是电力系统的分配与控制中心。NHYJV22电缆在其中主要承担配电干线和重要负荷回路的连接任务。

在低压配电柜（如GGD、GCK、MNS柜）中的应用：
- 进线连接：可作为从变压器或上级电源到低压配电柜总开关的进线电缆。其耐火和铠装特性保障了主电源入口的可靠与安全。
- 出线连接：从配电柜的馈出开关（如塑壳断路器）连接至各区域配电箱、大型设备（如水泵、风机、空调机组）或消防专用配电箱。对于消防、应急等重要回路，强制要求使用NH耐火电缆。
- 柜内安装要点：电缆通常从柜体底部或顶部进入，通过电缆室固定。铠装层在端头处必须做好接地处理，将钢带可靠连接至配电柜的接地母线。接线时，16mm²线芯压接铜鼻后连接至相应相线或中性线母排，10mm²的保护地线则连接至专用的接地保护（PE）母排。

在高压配电柜（如KYN28A-12中置柜）中的应用：
- 主要用于10kV系统变压器低压侧出线至低压配电柜的短距离连接，或作为厂区内高压电机等设备的供电电缆。此时需注意，电缆的额定电压等级（如8.7/15kV）必须与系统电压匹配。其铠装和耐火性能同样为高压侧的重要负荷提供保护。
- 连接时需通过高压电缆头（如冷缩头）进行终端制作，确保绝缘密封和屏蔽接地良好，然后接入高压开关柜的相应断路器或套管。

四、选型与敷设注意事项

1. 选型匹配：确认电缆的电压等级、载流量、耐火时间要求与设计图纸和实际负载匹配。4×16+2×10规格常用于中等容量动力干线。
2. 敷设环境：虽然铠装电缆可直埋，但应避免长期浸泡于水中。敷设时弯曲半径不应小于电缆外径的15-20倍。
3. 防火分隔：在穿越楼层、墙壁或进入配电柜时，电缆穿管或桥架后，其孔洞必须采用防火堵料严密封堵，以维持防火分区的完整性。
4. 标识清晰：电缆两端应悬挂清晰、永久的标签，标明型号、起止位置、回路编号，便于日后维护与检修。

###

NHYJV22 4×16+2×10型电力电缆集耐火、铠装、交联绝缘等优点于一身，是现代建筑和工业配电系统中可靠性与安全性的重要保障。在高、低压配电柜的复杂网络里，它如同坚韧的“生命线”，确保着电能的安全、稳定传输。正确选择、规范安装和维护此类电缆，是构建一个安全、高效、智能配电系统的坚实基础。
